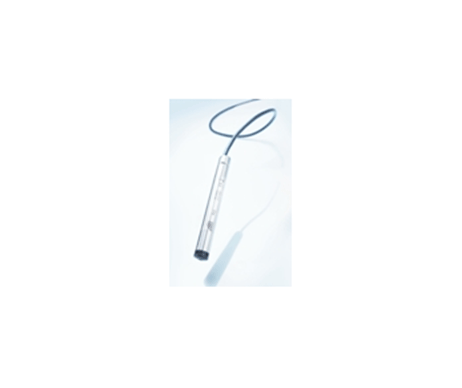

OTT PLS 壓力水位計

相關內容

技術特點

陶瓷電容傳感器，長期使用無零點漂移
自帶導氣管實現自動氣壓補償，壓差法測量
自動密度補償
自動海拔補償
自動溫度補償
水位數值真實穩定，不受外界氣壓變化、海拔高度變化及氣象條件變化影響
傳感器外殼采用激光焊接，內部完全密封，堅固防腐經久耐用
電纜采用凱爾拉夫材質，防水性能優越，長期使用無形變
安裝操作簡單方便
10倍過載能力
4 - 20 mA 信號或SDI-12* 接口 (* 可選擇水位或水溫輸出)
可同時讀取水位和溫度數據

測量原理

OTT PLS壓力水位計采用的干式陶瓷電容傳感器和微處理技術設計，備有SDI-12接口或4~20mA輸出可選，輸出值包括水位和溫度測值；

儀器自帶導氣管，通過導氣管連接外界大氣，另外一端與壓力傳感器連接。壓力傳感器同時測量水壓和外界大氣壓，直接通過壓差法得到實際水壓，再換算為對應的水柱高度，以水深或水位型式輸出至外部數采儀。

測量單元中內置的微處理器可消除水中溫度或密度變化所帶來的影響。測量精度高達0.05mm，還可補償不同海拔及緯度下重力加速度變化所帶來的影響。
傳感器可過載能力為滿量程的10倍，保護管采用激光焊接可確保防水效果。同時具有優越的性價比。

應用范圍
各種地表水水位測量、地下水水位測量、長期水位測量等需要測量水位的應用。

技術指標

量程：0 ~5 m、0 ~10m、0 ~20m、0 ~ 40m、0~100m
長期穩定性: ± 0.05% FS / 每年
分辨率: 0.05% FS
線性度, 重復性 < 0.03 % FS
自動溫度、密度、海拔及重力補償
輸出: SDI12, 或 4~20 mA
電源: 8.5 到 30 V DC
溫度補償范圍：-5℃ 至 +45℃ (無冰期)
工作溫度：-25℃ 至 +70℃(冰期)
測量時間：
啟動時間 500 ms
響應時間 500 ms
尺寸 170 × 19mm
