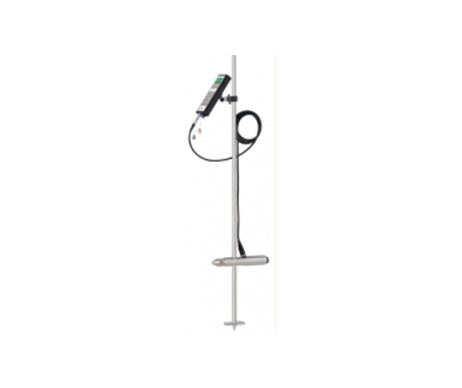

OTT ADC 便攜式超聲波多普勒流量計

相關內容

技術特點

集成壓力單元可直接測量水深及底床形狀、淺水中也可使用
自動測流向?qū)к浖梢院芊奖氵M(jìn)行野外使用
全中文操作
低流阻的有效探頭
全方面測量探頭正前方的流速
小巧輕便的手持終端，并帶有鍵盤接口和圖形顯示界面
可顯示實時數據及流速分布曲線
自帶質控功能以便實現準確測量
4MB 內存
中文數據后處理軟件，用于數據回顧和處理
內置多種標準流速測量方法及流量計算方法
自動根據國際標準計算流量
不同的數據導出接口
可充電電池組，連續使用超過20小時

測量原理

流速測量
OTT ADC便攜式超聲波流量計采用兩束超聲波聲速進行測流。傳感器發出一組包含30個脈沖的超聲波，接觸到水體中的懸浮顆粒（如：懸浮物質、浮游生物或氣泡）后被反射回來。DSP系統接收到的回波波形隨顆粒的大小和形狀的不同而不同。

測量階段中，DSP處理器會檢測回波信號的偏差，通過回波波形與原始波形的相位差來計算顆粒物的運動速度，將顆粒物運動速度平均處理后即為水流的流速。
傳感器測量探頭前方10 cm處的流速值。

水深測量
OTT ADC內置壓力傳感器，用于測量水底位置及提示正確的測流深度。測量水深范圍為0-5m。

流量計算
測量測到的流速值以標準方法計算為垂線平均流速。儀器利用該平均流速及測量得到的垂線深度并分別計算垂線間流量，后累加為斷面流量。

平均流速的計算方式和流量的計算方式均遵循相應標準（如ISO748）。

應用范圍

天然河道
中小型明渠
各種適合手持涉水測流及橋上測流的場合
使用傳統機械式點流速儀的場合
